mardi 14 août 2007

Carburateurs Gurtner/amac

Cet été, pas grand chose de fait sur la HD.

Le bas moteur déposé chez mon rectifieur fin juin n'était toujours pas fait fin juillet, et vacances d'août oblige, il faut attendre septembre.

Je préfère ne plus rien démonter car dans ma cave de 4m², je crains de de plus m'y retrouver (je commence à passer de long moments à rechercher certains éléments démontés il y a déjà plus d'un an).

Niveau achat, pas grand chose, juste un lève soupape d'époque pour 6,5 euros sur ebay. Le modèle est un peu grand, mais avec une cale, ça passera et c'est de la super qualité (au moins 5kgs le bougre).

Une seule bourse de faite: Monteux dans le 84. Grosse déception, à part quelques pétochons et des bouts de 250 terrots, que des marchands de cross, cuir ou mobs. Il paraît que cette bourse a été à une époque une bourse très riche en ancienne, c'est du passé.

J'en ai juste profité pour effectuer une petite révision carbu.

Vous connaissez déjà mon Gurtner M22D qui était sur la HD, j'ai également gardé celui de la Magnat debon qui est un AMAC.
J'ai pu comparer un peu les deux principes, ils ont leurs avantages et leurs défauts.

Après réflexion, il se pourrait que mon gurtner soit un modèle d'époque car j'en ai vu plusieurs d'avant guerre comme le mien (notamment celui de la 250 OLG). Ceux d'après guerre aurait (sans certitude) un dessus de cuve en alu fixé par deux vis.

Mon Gurtner, oxydé et tout sale fait tout de même terriblement carbu années 50 et il est moche.

Je décide de le frotter un peu. C'est plutôt pas mal et ça fait un peu mieux

Le résultat final:

Les parties nickelées sont bien revenues. Seul deux ou trois écrous sont à rechromer. Par contre le collier de serrage est artisanal. De plus le volet d'air n' a pas été meulé comme je le craignais par l'ancien propriétaire, mais refait au tour et il est en alu. Ca semble fonctionnel, faute de mieux ça ira. J'ai par contre trouvé un guide de ce volet en bon état.

J'ai remis en place le boisseau de 8 d'origine. Celui de 9 (plus riche donc théoriquement mieux pour les carburant actuels) en laiton n'est finalement pas d'un diamètre supérieur. C'est seulement que le corps du carbu est assez rayé et le boisseau ne rentre en partie haute (la moins usée) qu'en forçant. Une fois en place, pas de miracle mais le jeu est au moins divisé par deux ce qui le place dans une côte correcte.

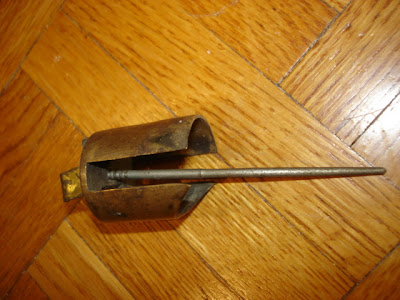

Il faudra par contre changer le mode de fixation des câbles et aiguille (elle est glissée pour le dessous du boisseau et tenue par une plaque métallique vissée).

J'ai déjà effectué une ébauche.

Venons en à la comparaisons amac/gurtner.

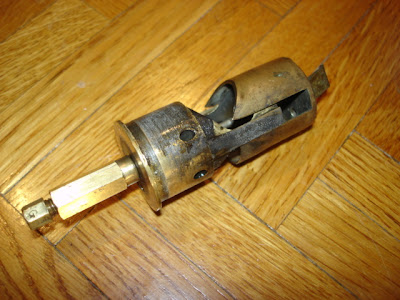

Démonté, le amac ressemble à ça:

Premier plus, il est en laiton nickelé est fait nettement plus noble et d'époque..

Il s'agit d'un F5/012, c'est donc le bon modèle pour une 350 terrot.

Globalement, c'est le même type de fonctionnement et pour cause, ces deux marques ne faisaient qu'appliquer des brevets anglais de la marque AMAL (ce qui explique les côtes avec chiffres à virgules dûs à la conversion des unités de mesures anglaises en millimètres). Mais à la différence de Gurtner, AMAC est quasiment une copie d'AMAL.

Une grosse différence qui est très astucieuse mais se révèle aujourd'hui plutôt comme un inconvénient sur le AMAC, le boisseau est creux et il coulisse dans et sur une structure en laiton démontable. Le bon côté , c'est un très bon guidage, aucune usure sur le corps du carbu et la possibilité de changer les pièces d'usure (et de repartir avec un carbu refait à neuf pour un moindre coût). De plus le boisseau creux a tendance à s'écarter et à rattraper les jeux.

L'inconvéniant, c'est que le boisseau et ses guides sont assez "légers" et s'usent vite. Et ce qui était un avantage devient une galère 70 ans après: vous connaissez un vendeur amac avec kit réparation? Sur les bourse, idème, c'est plutôt rare et à faire réaliser par un tourneur, ce sont des pièces plutôt difficiles à réaliser.

Dernière remarque, malgré le fait que ces carburateurs soient considérés comme équivalents, le diamètre intérieur de passage des gaz est curieusement différent:

Il y a bien 2 où 3 mm de diamètre en moins sur l' AMAC. Il faudra vérifier mais le gurtner doit bien mieux fonctionner (encore faut t-il qu'il soit mieux conçu). Réponse aux premiers tours de roues et une fois que j'aurais trouvé un boisseau d'air pour mon AMAC car il est manquant.
